ГЕОГРАФИЧЕСКАЯ КАРТА



ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ


Ориентирование

Это определение своего местоположения относительно сторон горизонта

Четыре главных стороны горизонта: север, юг, запад, восток

Ориентирование на местности происходит с помощью компаса или системы GPS


Ориентирование по компасу

Чтобы сориентироваться по компасу необходимо отпустить тормоз магнитной стрелки, установить компас в горизонтальное положение. Северный конец компаса укажет на север, южный – на юг. С правой стороны от севера будет восток, а с левой стороны - запад


Азимут (от греч. "путь")

Это угол между направлением на север и направлением на нужный объект, считающийся по часовой стрелке

Он помогает определить направление движения до нужной точки

Азимут определяется по компасу и позволяет чётко взять курс на объект

Его используют пилоты самолётов и капитаны кораблей


Азимут в авиации

Любой пилот самолёта умеет определять азимут и следовать ему. Когда после взлёта самолёт набирает нужную высоту, командир экипажа должен задать направление полёта лайнеру. Это направление и есть азимут – угол отклонения от направления на север. В случае, если курс задан неверно, самолет никогда не доберется до нужного аэропорта


План местности

чертёж небольшого участка земной поверхности, выполненный в уменьшенном виде условными знаками

В древности планы были примитивными рисунками, где изображались места стоянок, реки, озёра и отдельные деревья

С развитием науки картографии планы местности стали более точными

Аэрофотоснимок

Это фотография местности, сделанная со специального самолёта, делающего серию подобных снимков. После полёта изображения проявляются, цифровизируются и на их основе создается подробнейшая карта местности, которая называется топографической

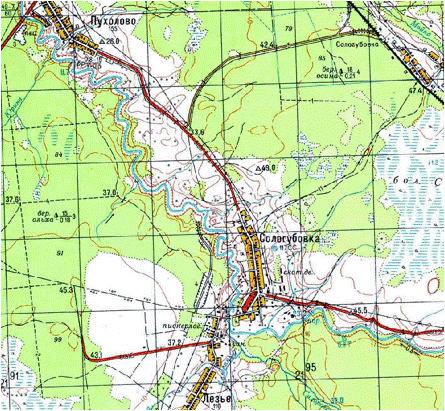

Топографические карты

Это очень подробная карта местности, на которой отмечены даже самые незначительным элементы местности

База топографических карт России находится под круглосуточной охраной

Простому человеку невозможно получить к ней доступ



ЗЕМНАЯ ПОВЕРХНОСТЬ НА КАРТЕ

Рельеф

Это все неровности нашей планеты

Существует два разных способа определить высоту объекта:

ОТНОСИТЕЛЬНАЯ ВЫСОТА

Показывает насколько одна точка выше другой точки

АБСОЛЮТНАЯ ВЫСОТА

Показывает насколько одна точка выше единого уровня моря


Нулевая отметка моря

Уровень моря по всему миру примерно одинаков, но в нашей стране за нулевую отметку принято считать уровень Балтийского моря в районе города Кронштадта


Изображение рельефа

На топографических картах рельеф изображают горизонталями

Большинство таких линий подписываются своими отметками высоты

В таком случае всегда записывают абсолютную высоту

Бергштрихи


Это короткие штрихи на изогипсах (горизонталях) топографической карты. Они указывают направление вниз по склону. С помощью бергштрихов легко определить, изображена на карте гора или впадина

Изображение рельефа


На менее подробных карта рельеф изображают качественным фоном

Каждому значению высоты дается свой цвет, которым окрашивается территория

В легенде карте все значения цветов расшифровываются

Работа с нивелиром


Нивелир – прибор, который измеряет превышение одной точки поверхности над другой. Именно кропотливая работа с таким прибором и позволяет получать точные топографические карты

Условные знаки

Это символическое обозначение для изображения объектов местности

Существует много видов условных знаков, так как разные объекты на картах отмечаются по-разному:

1) Качественный фон (цвета на карте)

2) Значки

3) Знаки движения (стрелки на карте)

4) Изолинии (от греч. «изос» - «одинаковый»

Легенда карты

Присутствует у любой карты. Именно в ней расшифровываются все условные знаки. Если речь идет об атласе, то общая легенда для всех карт может быть на его первой странице



МАСШТАБ КАРТЫ


Масштаб карты

Это величина, которая показывает, во сколько раз расстояния на плане или карте уменьшены по сравнению с реальными расстояниями на местности

Масштаб указывается на любой карте всегда

Без него невозможно разобраться с расстояниями на карте


Масштаб вне карт

При изготовлении верных макетов зданий или техники также обязательно указывается масштаб. Он также показывает, во сколько раз макет уменьшен в сравнении с эталоном

Виды масштаба

1) Численный масштаб

В виде дроби указывает скольким сантиметрам на карте соответствует сколько сантиметров на реальной местности

Записывается в виде 1: 100 000 – изображение уменьшено в 100 000 раз


2) Именованный масштаб

Выглядит словесно, а записывает в виде: «В 1 см 100 метров»

Он встречается не на всех картах, так как считается дополнительным

3) Линейный масштаб

Выглядит как линейка, которой прикладывают циркуль

Он встречается только на топографических картах и планах местности


Правило "пяти нулей"

Для быстрого перевода численного масштаба в именованный можно пользоваться «правилом пяти нулей», если мы хотим узнать сколько километров в одном сантиметре на карте

Условные знаки топографической карты



ГЕОГРАФИЧЕСКАЯ КАРТА


Глобус или карта

Глобус – уменьшенная модель земного шара

Он удобен, чтобы представить себе форму и вид поверхности Земли, однако, из-за своей громоздкости его трудно носить с собой

Карта – чертёж на плоскости, изображающий поверхность Земли

На ней могут быть небольшие искажения, зато её легче брать с собой

Глобус Мартина Бехайма

Немецкий ученый Мартин Бехайм в 1493-м году изготовил самый древний из ныне сохранившихся глобусов Земли. Сейчас его можно увидеть в музее города Нюрнберг

Свойства карты


Географическая карта похожа на план местности, но существует ряд отличий:

1) Обычная карта не столь подробна, так как использует более мелкий масштаб

2) На картах используют другие условные знаки

3) У любой карты имеется математическая основа (градусная сетка)

4) У карт может быть самое разнообразное содержание


Физическая карта мира

Название карты происходит о греческого слова "физис" – "природа"

Физическая карта – пример общегеографической карты

Виды карт

По масштабу географические карты разделяют на 3 вида:

КРУПНОМАСШТАБНЫЕ -  крупнее чем 1:200 000

СРЕДНЕМАСШТАБНЫЕ - от 1:200 000 до 1:1 000 000

МЕЛКОМАСШТАБНЫЕ - мельче чем 1:1 000 000

По охвату территории бывают карты мира, отдельных материков, стран и городов

По содержанию карты бывают двух видов:  ОБЩЕГЕОГРАФИЧЕСКИЕ и ТЕМАТИЧЕСКИЕ

Контурная карта

Это учебный вид географических карт, на которых содержатся лишь элементы географической основы и координатные сетки. Само же содержание карты наносится на неё учащимся по соответствующим правилам


Правила оформления контурных карт

1. Все объекты на карте необходимо подписывать печатными буками (водные объекты - синим цветом; объекты суши – чёрным цветов)

2. Названия географических объектов надо наносить вдоль параллелей, меридианов или по всей длине объекта (реки)

3. Если название объекта не влезает, то необходимо поставить цифру, которую нужно расшифровать в легенде карты

4. Все цвета, используемые на карте, должны быть расшифрованы в легенде



ПЛАН МЕСТНОСТИ. СЪЕМКА МЕСТНОСТИ

План местности

Это чертёж небольшого участка земной поверхности, выполненный в уменьшенном виде с использованием условных знаков

На плане местности обычно изображаются небольшие участки территории в крупном масштабе: изображения на них уменьшаются не более чем в 5 000 раз

Неровности земной поверхности обозначаются с помощью горизонталей, а также отметок абсолютных высот

Роль плана местности

С помощью плана местности можно на небольшом участке территории определить взаимное расположение объектов, их приблизительные размеры, а также стороны горизонта


Условные знаки на плане местности

Традиционно на планах местности используют два типа условных знаков:

1) Масштабные (Позволяют определить масштаб и площадь изображённых объектов) - леса, озера, сады, поля

2) Внемасштабные (Объекты небольшого размера, масштаб которых не так важен) - заводы, мельницы, церкви,


Использование плана местности

Планы местности используют при строительстве различных объектов, прокладке транспортных магистралей, поиске месторождений полезных ископаемых и их добыче, решении стратегических и других задач

Съемка местности

Съёмкой местности называют работу по созданию планов местности

Самый простой вид съемки называется глазомерной съемкой

Обычно при глазомерной съёмке расстояния определяют шагами, а длину каждого шага измеряют рулеткой

Подобный вид съемки является очень приблизительным


Проведение глазомерной съемки

Этот вид съемки местности доступен абсолютно любому. Вам нужны лишь планшет с листом бумаги, компас, линейка, карандаш, резинка для стирания и булавка

Съемка местности

При полярной съемке наблюдатель находится лишь в одной точке, с которой фиксирует расположенные объекты

Расстояния до объектов он измеряет шагами

Маршрутная съемка используется для составления плана территории, вытянутой в длину

Расстояния между точками маршрута измеряются с помощью шагов, а на каждом повороте осуществляется остановка, на которой отмечается место на плане и фиксируется направление до следующего объекта

Теодолитная съемка

При составлении сверхточных топографических карт проводят топографическую съемку местности с помощью специальных приборов (теодолитов, нивелиров и др.)



ОПРЕДЕЛЕНИЕ АЗИМУТА И НАПРАВЛЕНИЙ ПО КАРТЕ


Азимут

Точное направление на какой-либо географический объект показывает азимут

Азимут – это угол между направлением на север и направле-нием на заданный объект, считающийся по часовой стрелке

Правила определения азимута

1. От первого объекта провести прямую стрелку, направлением на север

2. От первого объекта провести прямую стрелку, направлением на заданный объект

3. Определить угол между двумя стрелками (по часовой стрелке)

4. Зафиксировать значение этого угла (азимут)

Практические задания смотрите в презентации



ГРАДУСНАЯ СЕТКА

Градусная сетка

Это сеть тонких линий, которыми покрыты карта и глобус

Данные линии являются воображаемыми и в реальности не существует

Их придумали люди, чтобы точно определять положение любого объекта на Земле

Называются они параллели и меридианы

Каждая линия градусной сетки подписана числом и измеряется в градусах

Важность градусной сетки


Если б люди не изобрели в своё время градусную сетку, то сейчас в мире не существовало точных карт, не могли бы работать спутниковые навигационные системы GPS и ГЛОНАСС, невозможно было бы точно установить своё положение

Параллели


Это воображаемые линии на земном шаре, все точки каждой из которых находятся на одинаковом отдалении от экватора

Экватор же является главной и самой длинной параллелью (около 40 000 км)

При движении к полюсам параллели становятся короче

Параллели – линии направления запад-восток

1° по меридиану = 111 км

В отличие от параллелей, все меридианы имеют одну длину, так как соединяют Северный и Южный полюса. Ученые посчитали, что 1° по меридиану составляет 111 км

Меридианы

Это воображаемые линии на земном шаре, соединяющие Северный и Южный полюса по кратчайшему расстоянию

Все меридианы имеют одинаковую длину (около 20 000 км)

Главный меридиан называется нулевой (или Гринвичский) и проходит через Лондон

Меридианы – линии направления север-юг

Меридиан Ферро


Раньше именно этот меридиан, проходящий через остров Иерро (Канарские острова), считался начальным. Первым его предложил использовать Клавдий Птолемей. Однако в 1884-м международная меридианная конференция решила принять за начальный именно Гринвичский меридиан

Градусная сетка на картах


Из-за того, что карта является плоской, а Земля шарообразной, на картах могут возникать искажения

При изучении карт важно верно определить, как на ней проведены параллели и меридианы, чтобы не допустить ошибку ориентирования



ГЕОГРАФИЧЕСКИЕ КООРДИНАТЫ


Географические координаты

Необходимы для точного определения расположения точки на Земле

Любая точка может быть найдена по двум основным координатам: широте и долготе


Приборы спутникового позиционирования

В современном мире именно они автоматически определяют свои географические координаты, получая информацию с нескольких искусственных спутников Земли. При перемещении объекта по местности на мониторе такого навигатора вычерчивается траектория движения


Широта

Широтой называется отдаление точки от экватора

Точка может быть отдалена на север от экватора (северная широта) или на юг (южная широта)

Географическая широта измеряется в градусах

ПРИМЕР №1: Санкт-Петербург (60° с.ш.)

ПРИМЕР №2: Москва (56° с.ш.)

Секстант

Это навигационный измерительный инструмент, используемый для измерения высоты Солнца и других космических объектов над горизонтом с целью определения широты точки, в которой производится измерение. измерив высоту Солнца в астрономический полдень, можно, зная дату измерения, вычислить широту места расположения прибора.


Долгота

Долготой называется отдаление точки от нулевого (Гринвичского) меридиана

Точка может быть отдалена на запад от нулевого меридиана (западная долгота) или на восток (восточная долгота)

Географическая долгота измеряется в градусах

ПРИМЕР №1: Санкт-Петербург (30° в.д.)

ПРИМЕР №2: Москва (37° в.д.)


Гринвичский меридиан

Проходит через район Лондона под названием Гринвич. Именно здесь в XVII веке впервые задумались о том, чтобы научиться определять географические координаты

Определение координат

При определении координат объекта, начинают всегда с широты

ШИРОТА

Отдаление на север или юг от линии экватора

Значение широты может меняться от 0° до 90°

ДОЛГОТА

Отдаление на запад или восток от нулевого меридиана

Значение долготы может меняться от 0° до 180°

Верная запись координат: Москва (56° с.ш.; 37° в.д.)



ОПРЕДЕЛЕНИЕ ГЕОГРАФИЧЕСКИХ КООРДИНАТ

Любая точка на карте мира может быть найдена по двум географическим координатам

Географическая широта – отдаление точки на север или юг от экватора

Географическая долгота – отдаление точки на запад или восток он нулевого меридиана

Широта и долгота измеряются в градусах



Практические задания смотрите в презентации

ОПРЕДЕЛЕНИЕ РАССТОЯНИЙ ПО ГРАДУСНОЙ СЕТКЕ


Градусная сетка

Градусная сетка на любой карте состоит из пересекающих друг друга параллелей и меридианов

Параллели опоясывают Землю с запада на восток и постепенно уменьшаются от экватора к полюсам

Все же меридианы соединяют северный и южный полюса и имеют одинаковую длину

Пересечение экватора и нулевого меридиана

Точка пересечения экватора (главной параллели) и нулевого меридиана (главного меридиана) располагается в Гвинейском заливе Атлантического океана и имеют координаты 0о ш.; 0о д.

Определение расстояния по меридиану

Известно, что все меридианы имеют одинаковую длину — 20 004 км.

Таким образом, можно узнать длину одного градуса по меридиану в километрах — 20 004 : 180 = 111 км.

Чтобы определить расстояние между пунктами, расположенными на одном меридиане, необходимо:

- Определить разницу между пунктами в градусах (из широты одного пункта вычесть широту другого)

- Умножить разницу в градусах на 111 км

Определение расстояния по экватору

Так же мы можем определить длину одного градуса по самой длинной параллели – экватору

Так как мы знаем его длину в километрах (40 075), то можем разделить это число на окружность Земли 40 075 : 360 = 111 км

Чтобы определить расстояние между пунктами, расположенными на экваторе, необходимо:

- Определить разницу между пунктами в градусах (из долготы одного пункта вычесть долготу другого)

- Умножить разницу в градусах на 111 км

Определение расстояния по параллелям

Чтобы определить расстояние между двумя точками, расположенными на одной параллели, необходимо знать длину одного градуса конкретной параллели в километрах

Длины параллелей уменьшаются от экватора к полюсам и приведены в этой таблице


Определим расстояние между двумя точками, если координаты точки А — 30° ю.ш. 67° в.д., координаты точки В — 30° ю.ш. 85° в.д.

- Разница между точками в градусах: 85° – 67°= 18°

- Расстояние в километрах — 18 × 96,5 = 1737 км
